Rahmenantenne
Bausatz MW-Rahmenantenne MW-RA1

• Der Rundfunk-AM-Empfang auf LW-, MW- und teilweise KW-Bereich wird durch den sogenannten Elektrosmog fast völlig unbrauchbar. Starkes Schnarren, Knurren, Brummen ect. verursachen eine unzumutbare Empfangsqualität, alles verursacht durch heutige moderne Elektronik und Kommunikation.
• Die bisherigen Empfangsantennen wie Langdrahtantennen oder kurze Wurfantennen empfangen die elektrische und magnische Komponenten der Senderwellen. Der Störinhalt (Elektrosmog) wird überwiegend als elektrische Komponente übertragen. Rahmenantennen (auch Ferritstab-Antennen) haben die Eigenschaft, überwiegend nur magnetische Komponenten zu empfangen. Zusätzlich kommt eine recht ausgeprägte Richtungsempfindlichkeit in sogenannter Achterform. So kann ein zusätzliches Minimieren bzw. Ausblenden der Störungen erfolgen.
• Die oben genannten Empfangsbeeinträchtigungen sind vor allem in dicht bewohnten Wohnlagen anzutreffen. Nur wer noch das Glück eines Einzelhauses ohne naher Nachbarschaft, ohne Überlandleitungen bzw. anderer Kommunikationsleitungen hat, kann störungsfreien AM-Empfang haben. Vorausgesetzt, der eigene Haus-Technikbereich verursacht keine Störungen. Einzelheiten darüber kann man als Internet-Recherche oder in einschlägigen Fachartikeln ergänzen und vertiefen.
• Die Rahmenantenne RA1 ist eine 8-Eck-Ausführung, somit dem anstrebenswerten Rundrahmen gut angepasst. Häufig werden Rahmenantennen breitbandig mit Aktiv-Verstärker angeboten. Der Vorteil der hier vorliegenden Variante ist die stromlose Betriebsweise. Durch die vorhandene Schmalbandigkeit ist keine Verstärkung nötig, jedoch ist eine (hier Drehko-) Abstimmung erforderlich.
• Somit sind absolut verzerrungsfreie Antennensignale möglich. Auch eine Bindung an eine Stromquelle (bzw. Batterie/Akku-Wartung) entfällt. Ein sinnvoller Umweltbeitrag! Der MW-Rundfunk-Hörbereich ist-gerade durch die derzeitige Abschaltung starker Regionalsender- für den mitteleuropäischen Fernempfang eine interessante Freizeitbeschäftigung geworden.
• Ob ein altes Röhrenradio, die gute alte Stereoanlage, ein Weltempfänger, ein Funkamateur-Allwellenempfänger oder ein gutes altes Transistorradio, also alles was noch MW-empfangs- tüchtig ist, mit der Rahmenantenne ist eine deutliche Empfangsverbesserung, vor allem in den Abend- und Nachtstunden möglich. Detektorempfang ist durch die niederohmige, lose Auskopplung nicht möglich. Es muss schon ein mehrkreisiger Super sein.

Wichtige Hinweise: obwohl lange Anschlusskabel anschließbar sind, ist wegen fehlendem Blitzschutz ein Einsatz im Freien nicht zulässig, Eine statische Aufladung kann bereits zu Personen-und Geräteschäden führen! Also nur im geschützten Hausbereich, bis unter Dach bzw. im Dachboden. Auch nicht auf offenen Terrassen oder Balkonen.

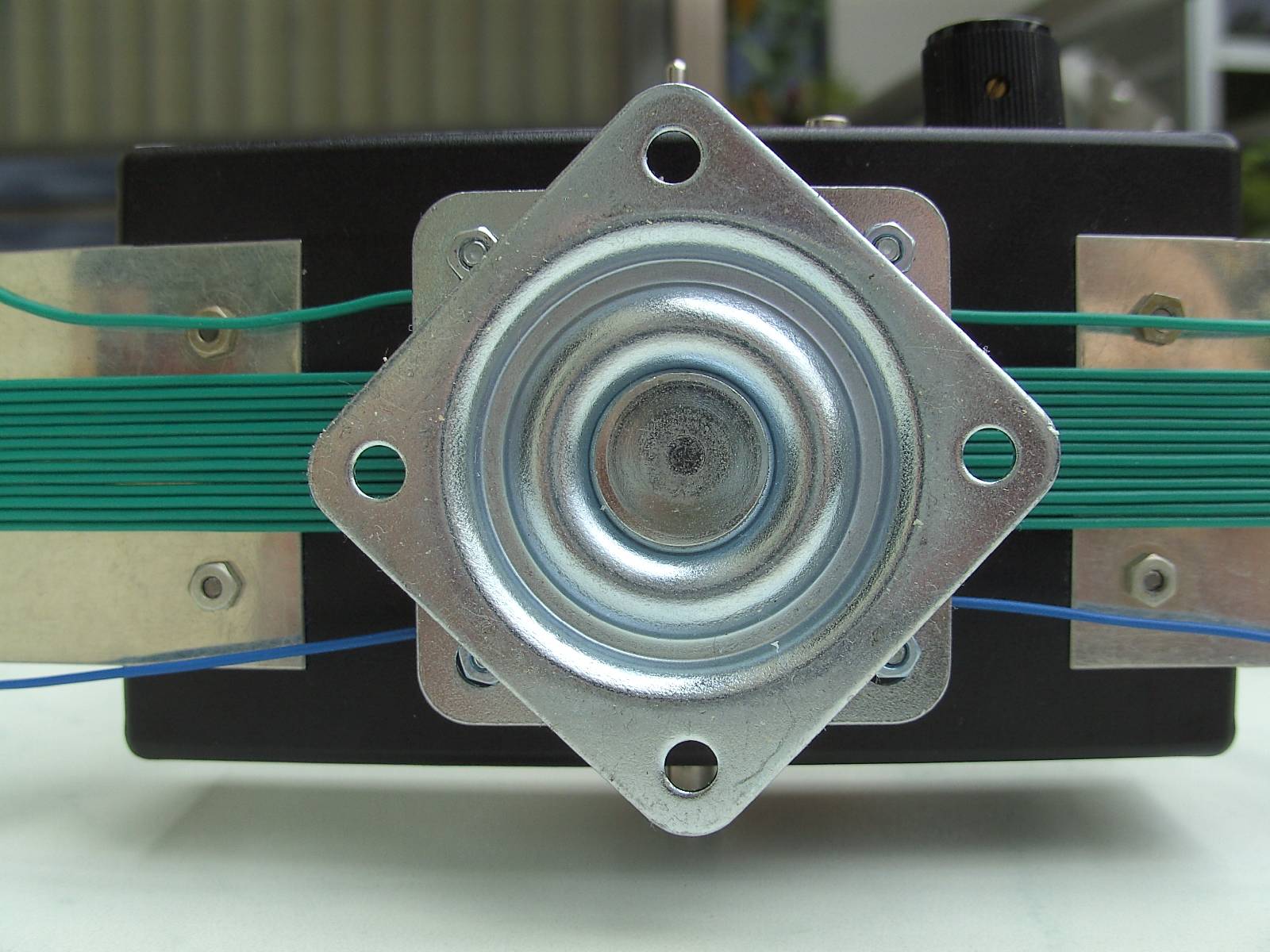

Die Rahmenantenne ist ein Bausatz, jedoch weitestgehend vormontiert. Der Rahmen muss montiert werden und die Wicklungen aufgebracht werden. Alle benötigten Teile und der Draht ist beiliegend sowie eine Aufbauanleitung. Es sind keine Spezial-Werkzeuge nötig. Jedoch einige wenige Lötarbeiten.

Frequenzbereich: ca. 500 KHz bis 1700 KHz - Mittelwelle,
Bandbreite 0,7 bei 600 KHz: ca. 9 KHz
Bandbreite 0,7 bei 1500 KHz: ca. 30 KHz

8 Eck-Rahmen, Durchmesser ca. 55 cm, stromlose, verzerrungsfreien Drehko-Abstimmung, Umschalter für eine Zweitfrequenz, Vorgabe bereits auf ca. 180 KHz (Schalterstellung Fx), Möglichkeiten zum Experimentieren, da im Gehäuse reichlich Platz ist, zum Beispiel für: aktiver Verstärker, Konverter, mehrere umschaltbare, oder umsteckbare Festfrequenzen usw. Kleine Leiterplatten oder Lochrasterplatten können senkrecht ins Gehäuse eingesetzt werden. Klinkenbuchse evt. auch für Stromversorgung umbauen, Batteriebetrieb bevorzugen!
